Gráfico de nível de punção ANSI explicado: classificações de sonda e agulha comparadas

Um supervisor tira uma luva no final do turno e encontra um pequeno furo perto da base do polegar. A luva trazia uma marcação ANSI de nível 4 de punção. O fio ainda passou. Nada impresso na etiqueta estava errado, porque a etiqueta respondia a uma pergunta que nada tinha a ver com o ferimento.

ANSI/ISEA 105-2016 publica duas escalas de punção separadas para luvas de proteção. Um usa uma sonda de aço romba e classifica os materiais do nível 1 ao nível 5. O outro usa uma agulha hipodérmica de calibre 25 e também classifica o nível 1 ao nível 5, mas em uma faixa de força muito menor. Um nível 4 na escala da sonda não diz nada sobre a resistência da agulha, e uma luva que bloqueia a borda lascada de um palete pode ser quase transparente para uma agulha fina e oca. O gráfico é um conjunto de limites de força, não uma classificação de proteção geral.

O que se segue é uma leitura simples de ambas as escalas, dos valores de força por trás de cada nível, da diferença entre os testes de perfuração americanos e europeus e das verificações que evitam que uma ordem de compra se transforme numa falsa sensação de segurança.

Como funciona o teste de punção da sonda ANSI

O método da sonda segue ASTM F1342. Uma amostra é fixada em uma estrutura, uma sonda romba padronizada é inserida no material a uma taxa controlada e o instrumento registra o pico de força em newtons no momento em que a sonda passa. A saída é um valor de força, não um julgamento de aprovação ou reprovação. ANSI/ISEA 105-2016 agrupa então esses valores de força em cinco faixas.

Como o teste mede a força, as faixas não estão uniformemente espaçadas no valor de proteção. O nível 1 abre em 10 N e o nível 5 começa em 150 N, então a banda superior começa quinze vezes mais alta que a banda inferior. Materiais abaixo de 10 N não são classificados, o que é comum para forros de malha com revestimento fino que nunca foram projetados para parar uma ponta.

O estoque de armazém mais antigo ainda pode mostrar o nível 0. Essa marcação vem da edição anterior da norma, que incluía uma faixa abaixo de 10 N. A edição de 2016 a abandonou e começa no nível 1, portanto, uma etiqueta de nível 0 em uma prateleira é um sinal de estoque antigo, em vez de uma nota inferior da escala atual.

Mais um detalhe importa durante a seleção. A classificação é atribuída ao material acabado da luva, não ao fio utilizado. Um revestimento, uma costura ou um remendo reforçado podem alterar o resultado em qualquer direção, portanto o número num catálogo deve sempre ser rastreável a um relatório de teste no artigo que está sendo vendido.

A punção com agulha é uma escala separada

Agulhas finas e ocas não se comportam como sondas rombas. A ponta concentra a carga em uma área muito pequena, de modo que a força necessária para empurrar um material pode ser uma pequena fração da força medida na sonda. A ANSI/ISEA 105-2016 adicionou, portanto, uma segunda escala construída na ASTM F2878, que usa uma agulha de calibre 25 com um diâmetro externo de cerca de 0,5 mm.

A diferença entre as duas tabelas é fácil de subestimar. O nível 3 da agulha cobre 10 N a 19 N, que é exatamente a mesma janela de força que o nível 1 da sonda. Quando um fornecedor diz que o material é nível 4, a primeira pergunta de volta deve ser o nível 4 em qual teste. Nos trabalhos de saúde, laboratório, manuseio de objetos cortantes e triagem de resíduos, a escala da agulha é a que mais importa, e citar o número da sonda em seu lugar é um erro grave de especificação, e não uma diferença de arredondamento.

Os resultados da agulha também estão vinculados à própria agulha. Um calibre diferente, um fio diferente ou um revestimento lubrificado alteram a força necessária, portanto os níveis da agulha não devem ser extrapolados para outros objetos pontiagudos. O teste define uma agulha e um método, e a classificação só vai até esse ponto.

Combinando um nível de punção com o perigo real

O nível certo depende da forma do objeto, da força que ele carrega e de quanto tempo a mão fica exposta a ele. Os pontos de partida práticos são assim.

• Triagem e reciclagem de resíduos: perfurocortantes mistos, vidros quebrados e grampos salientes. Comece na escala da agulha no nível 3 ou superior e adicione resistência ao corte nas bordas.
• Manuseio e envidraçamento de vidros: fragmentos com bordas irregulares. A escala da sonda na faixa de nível 3 a nível 5 se ajusta, juntamente com um ajuste que mantém a palma da mão coberta quando a mão se fecha.
• Construção e cofragem: pontas de vergalhões, arames, pregos e lascas. A sonda de nível 3 ou superior cobre a maior parte dos pontos de contato rombos, enquanto as pontas dos fios rígidos são melhor tratadas como objetos cortantes.
• Saúde e laboratório: seringas, agulhas de sutura e bisturis. O nível 4 ou 5 da escala da agulha é um requisito comum e o nível de corte é uma propriedade separada que não o substitui.
• Processamento de alimentos e detecção de metais: cacos de ossos e fragmentos de metal. A escala da sonda se aplica, mas a aderência e a lavabilidade geralmente determinam mais a escolha final do que o número.

Duas outras propriedades são frequentemente confundidas com punção. A resistência ao corte utiliza um teste diferente e uma escala diferente, com níveis de corte ANSI/ISEA 105 variando de A1 a A9 medidos em gramas de carga. A resistência à abrasão é novamente um terceiro teste. Uma luva pode marcar bem no corte e ainda assim falhar rapidamente contra uma agulha, porque uma lâmina deslizante e uma ponta estacionária exercem tensões muito diferentes no material.

Os níveis de punção ANSI e EN 388 não se alinham

As marcações europeias de luvas usam EN 388, que relata resistência à perfuração em quatro níveis com sua própria geometria de sonda e arranjo de fixação. As faixas de força se sobrepõem às faixas americanas, mas as fronteiras ficam em lugares diferentes, de modo que valores de força idênticos pousam em níveis diferentes.

A lição prática é comparar newtons, não níveis. Uma luva testada a 70 N é de nível de sonda ANSI 3 e EN 388 nível 2 ao mesmo tempo, portanto, uma especificação escrita como nível 3 para ambas as regiões não descreverá o mesmo material. Peça o relatório do teste e leia três coisas nele: o valor da força, a referência do método de teste e a edição do padrão atrás do número.

Seis verificações antes de aprovar um pedido

1. Pergunte qual teste produziu o número. Uma citação que diz nível 4 sem nomear o teste da sonda ou o teste da agulha está incompleta.
2. Solicite o valor da força em newtons, não apenas a banda. Duas luvas de nível 3 podem diferir por um fator de dois na resistência real.
3. Confirme se o teste foi executado na luva acabada e não no forro. Revestimentos, costuras e montagem alteram o desempenho da punção.
4. Pese o ajuste, a aderência e a espessura em relação à classificação. Uma luva pesada que é retirada durante uma tarefa protege menos do que uma luva mais leve que permanece na mão.
5. Pergunte como a lavagem, a desinfecção ou a flexão repetida afetam o material. O desempenho da punção pode diminuir quando o revestimento começa a rachar.
6. Mantenha a classificação dentro da avaliação de risco mais ampla. A proteção das mãos é uma delas, e o mesmo trabalho também pode envolver riscos de cabeça, respiratórios, quedas ou água que necessitam de equipamento próprio.

A última verificação é onde um programa de segurança misto geralmente compensa. As equipes que compram proteção para as mãos para um local de resgate ou industrial geralmente precisam de itens para a cabeça, respiratórios, anti-queda e de resgate na água da mesma fonte, com documentação que sobrevive a uma auditoria. Os fabricantes que trabalham nessas categorias podem consolidar o pedido e a documentação.

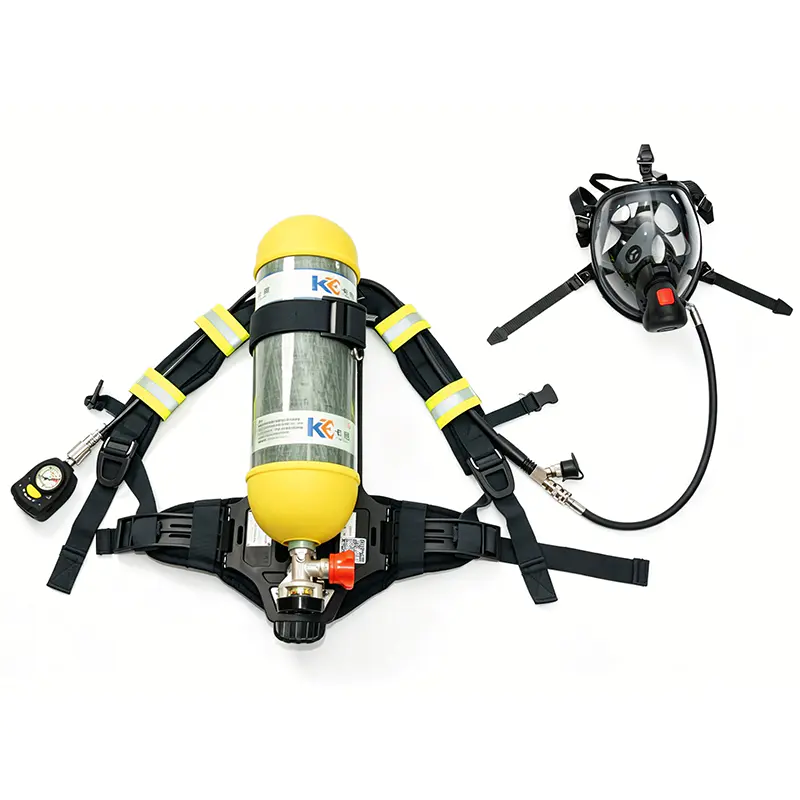

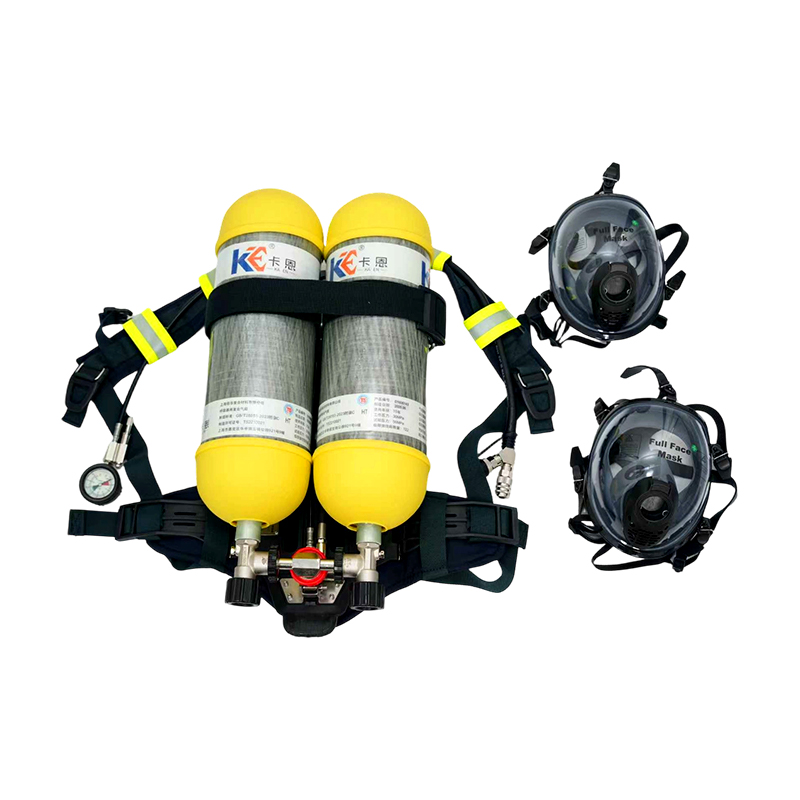

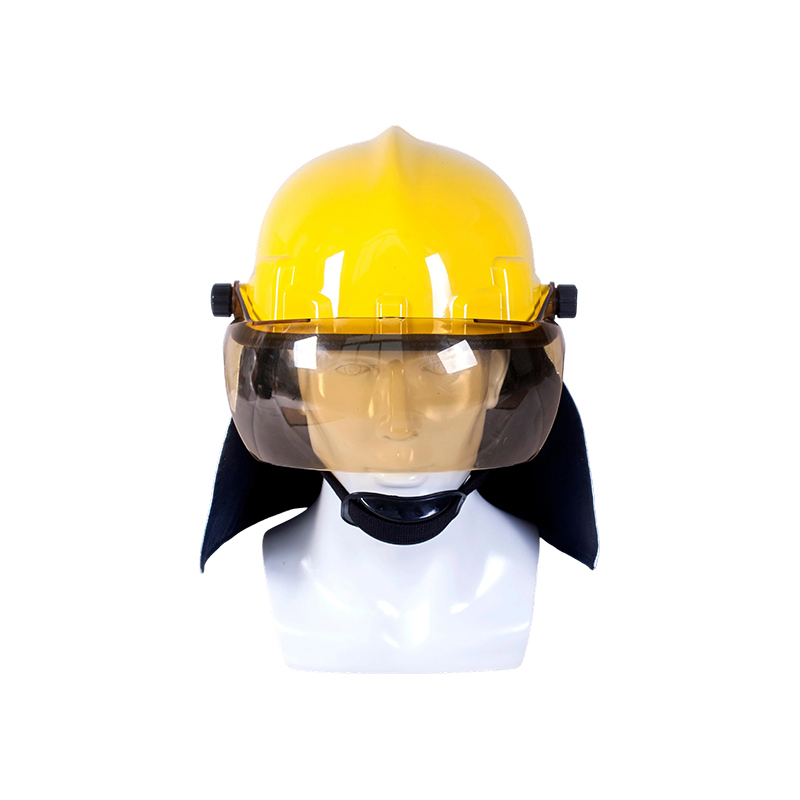

Fornecedor personalizado de equipamentos de resgate e proteção individual de emergência Este fabricante fornece linhas respiratórias, de proteção contra quedas, capacetes contra incêndio, resgate aquático e EPIs gerais, com certificação ISO 9001 declarada e marcações CE/CCCF para ordens e documentação de segurança consolidadas. Ver Produto →

Um fabricante que opera em uma fábrica de 5.000 metros quadrados na Zona de Desenvolvimento Econômico Nacional de Hai'an constrói linhas de equipamentos respiratórios, de proteção contra quedas, de capacetes contra bombeiros, de resgate aquático e de equipamentos de proteção individual em geral, e declara a certificação ISO 9001 juntamente com as marcações CE e CCCF em seus produtos. Os compradores que desejam verificar os antecedentes antes de enviar uma especificação podem revisar o histórico da empresa no sobre a página , em seguida, envie dimensões, quantidades e requisitos de nível através do página de contato para uma cotação documentada em vez de um número informal.

Leia o gráfico como dois gráficos. Os níveis de sonda de 1 a 5 descrevem a resistência a pontos rombos. Os níveis de agulha de 1 a 5 descrevem a resistência a uma agulha fina e oca, e as duas faixas de força quase não se tocam. Combine a escala com o perigo à sua frente, peça os newtons atrás do nível e confirme se a classificação pertence à luva acabada na caixa. Isso é suficiente para impedir que uma gravadora de nível 4 prometa mais do que o material pode oferecer.
